控制电路中电器开关元件的类型与选用指南

在现代电气控制系统中，控制电路扮演着“神经系统”的角色，负责传递指令、逻辑判断与信号放大，而开关元件则是这一系统中最为基础且关键的组成部分。电气控制电路中所使用的开关元件种类繁多，功能各异，正确选择与使用这些元件，直接关系到设备运行的可靠性、安全性和使用寿命。本文将系统梳理控制电路中常见电器开关元件的类型、特点及典型应用，为工程技术人员提供一份实用的参考。

一、手动操作开关元件

手动开关是最传统也是最直观的控制元件，依靠人工直接操作实现电路的通断。常见的类型包括：

1. 刀开关（闸刀开关）：结构简单，多用于低压配电电路中作为电源隔离或小容量电动机的不频繁启动。由于灭弧能力有限，一般不用于频繁操作或大电流切断。

1. 转换开关（组合开关）：由多个动触片和静触片组成，可同时切换多条回路。例如LW系列万能转换开关，常用于控制电路的电源切换、电压表/电流表测量切换以及小容量电动机的正反转控制。

1. 按钮开关：控制电路中最常用的主令电器之一。按结构分为启动按钮、停止按钮和复合按钮；按防护形式分为开启式、保护式、防水式和防腐式。按钮通常用于发出短时控制信号，如启动、停止、复位、点动等。

二、位置检测与行程控制开关

此类元件通过机械运动部件的位置变化来触发电气信号，常见的有：

1. 行程开关（限位开关）：利用生产机械运动部件的碰撞使其触头动作，从而接通或分断控制电路。常用于机床工作台的自动往返、起重机终点限位、自动生产线位置检测等，如LX19、JLXK1系列。

1. 接近开关：非接触式位置传感器，包括电感式、电容式、霍尔式等。电感式用于检测金属物体，电容式可检测金属与非金属，霍尔式用于磁场检测。在自动化控制中，接近开关响应快、无机械磨损、寿命长。

1. 光电开关：利用光束被遮挡或反射原理工作，分为对射式、反射式和漫反射式。适用于物料检测、安全防护、自动计数等场合，检测距离远，抗干扰能力较强。

三、自动控制与保护类开关元件

这类元件能够在电路参数（电流、电压、时间、温度等）发生变化时自动动作，保障系统安全运行。

1. 继电器：

• 电磁继电器：利用电磁原理，通过线圈电流控制触头开合。广泛用于信号传递、逻辑控制和电路隔离，如JZX、JQX系列。
• 时间继电器：具有延时功能，分为通电延时和断电延时类型，用于电机星-三角启动、顺序控制等需要时间配合的场合。
• 中间继电器：触头数量多、容量小，主要用于扩展控制触头数量或传递控制信号。

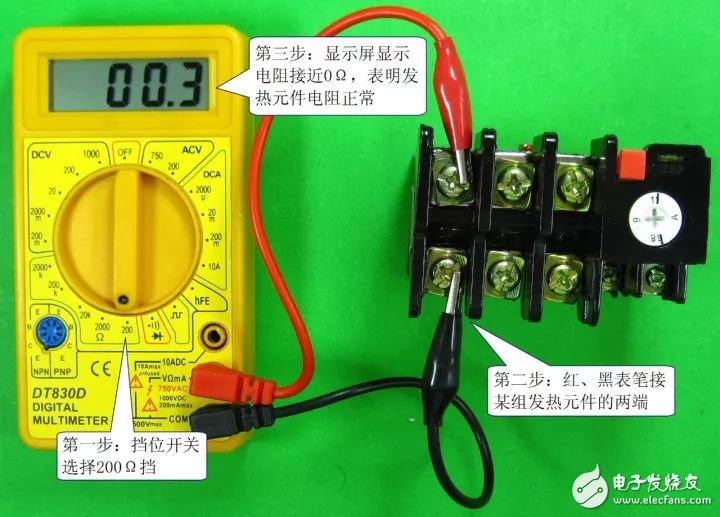

• 热继电器：利用电流热效应，对电动机进行过载保护。当电流超过整定值一定时间后，触头动作断开控制电路。

1. 断路器：

• 塑料外壳式断路器（MCCB）：用于配电线路的过载和短路保护，也可作为不频繁操作的电源开关。
• 微型断路器（MCB）：主要用于终端配电，家庭与工业控制柜中广泛使用。
• 剩余电流动作断路器（漏电断路器）：兼具过载、短路和漏电保护功能，是保障人身安全的重要元件。

1. 接触器：本质上是一种大容量电磁开关，用于频繁接通和断开电动机主电路。其控制线圈属于控制电路的受控元件，通过接触器实现远距离控制和联锁保护。

四、无触点开关元件

随着电力电子技术的发展，无触点开关在控制电路中的应用日益广泛。

1. 固态继电器（SSR）：由半导体器件构成，输入与输出之间光电隔离。无火花、无噪声、开关速度快、寿命长，适用于腐蚀、防爆及频繁切换场合，但存在漏电流和发热问题。

1. 电力晶体管（GTR）、场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）：主要用于驱动和执行级的电子开关电路，能精准控制电压和电流波形。

1. 可编程逻辑控制器（PLC）输出模块中的开关元件：尽管PLC本身不称为开关元件，但其数字量输出端在控制电路中等效于小型开关，由程序逻辑控制，是现代柔性控制的核心。

五、开关元件的选用原则

选择合适的电器开关元件应综合考虑以下因素：

1. 电压与电流：控制电路各级电压等级不同（如AC220V、DC24V），须依据线路电压和负载电流选择开断能力匹配的元件。接触器/继电器触头的额定电流应大于实际负载电流。

1. 使用类别：根据不同负载性质（电感性、电阻性、白炽灯等）选用具有对应使用类别的开关元件，如继电器触头的AC-1、AC-3/K工作制。

1. 操作频率与环境条件：频繁操作的场合首选无触点开关或专为高频率动作设计的接触器/继电器；在潮湿、多粉尘、腐蚀性气体等环境中，应选择防护等级高的元件或密封型按钮。

1. 触点数目与容量：统计所需触头数量，合理安排好形式等可互相替换使用。（本代码不完整或仅供参考）应预留20%以上的余量以保证可靠性。

1. 安全防护性能：含有危险電壓的控制線路，自動保護必须重視補充電子繼電器と固態繼電器中作為干擾和安全隔離措施的运用。

确定滅弧过电压方法和检查热积累限度后最终选择成套設計。为软件与硬体交接的最后：确保型号标准化以便于现场维护.
